사출성형은 플라스틱 등의 합성수지를 고온에서 녹여 액체 상태로 만든 후,
미리 제작된 금형(주형) 내부에 주입하여 냉각시키면 원하는 형상의 부품이 만들어지는 제조 공정입니다.
이 방식은 복잡한 형상의 제품을 신속하게 대량 생산할 수 있어 전자기기 하우징, 용기, 자동차 부품 등
다양한 분야에서 널리 활용됩니다.

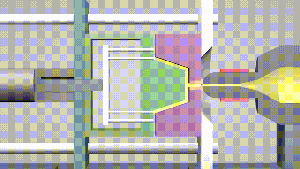

사출성형의 기본 과정은 다음과 같습니다:

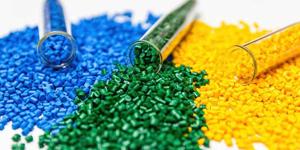

- 플라스틱 펠릿(알갱이)을 호퍼에 투입한다.
- 실린더 내에서 가열되어 용융된 재료를 스크류가 밀어 올려 노즐을 통해 금형 내부로 주입한다.
- 금형 내부에서 재료가 냉각되고 고화되어 제품 형상을 만든다.
- 금형이 개방되고 이젝터가 성형품을 배출한다.
- 제품에 붙은 러너와 스프루를 절단하는 마무리 작업을 한다.
사출성형기에는 전동식, 유압식, 하이브리드식 등이 있으며, 최근에는 CNC 제어를 통한 고속 사출 장비도 보급되고 있습니다.
열가소성 수지가 주로 사용되며, 금속과 세라믹 재료로도 사출성형이 가능합니다.
역사는 1872년 미국 발명가 존 웨슬리 하야트 형제가 최초 사출성형기 특허를 받으면서 시작되었고,
이후 기술 발전을 거쳐 오늘날에는 정밀도 ±0.5mm 내외의 부품 생산이 가능한 고도화된 공정으로 자리잡았습니다.
요약하자면, 사출성형은 고온에서 녹인 플라스틱 재료를 금형에 주입해 냉각, 고화시켜 제품을 대량 생산하는 공정이며,
복잡한 형상의 플라스틱 부품을 빠르고 정밀하게 제조할 수 있는 기술입니다.
사출성형은 생산 조건, 재료 선택, 금형 설계 등 다양한 요소에 따라 품질과 비용이 크게 좌우됩니다
사출성형의 주요 장점은 무엇일까 궁금해
사출성형의 주요 장점은 다음과 같이 요약할 수 있습니다.
- 대량 생산 효율성: 초기 금형 제작 비용은 높지만, 한 번 금형이 완성되면 동일한 제품을 매우 빠르고 저렴하게 대량 생산할 수 있어 규모의 경제를 실현할 수 있습니다.
- 높은 정밀도와 반복성: ±0.5mm 내외, 특정 경우 ±0.125mm까지의 높은 치수 정확도를 유지하며 생산 반복마다 거의 동일한 품질의 제품을 만들 수 있습니다.
- 복잡한 형상과 다양한 재료 사용 가능: 복잡하고 정밀한 제품 설계가 가능하며, 대부분의 열가소성 플라스틱뿐 아니라 일부 열경화성 수지까지 다양한 재료를 사용할 수 있습니다.
- 우수한 시각적 외관 및 마감 품질: 금형 표면을 고도 연마하여 미려한 표면 처리, 텍스처 부여 등이 가능하며 후처리가 거의 필요 없습니다.
- 높은 자동화 및 작업 효율성: 공정 자동화가 가능해 인건비와 인적 오류를 줄이고 생산 속도를 높일 수 있습니다.
- 환경 친화적이고 폐기물 감소: 사용된 플라스틱 대부분을 재활용할 수 있어 폐기물이 적습니다.
- 다양한 색상과 맞춤화 용이: 사출품의 색상 교체가 쉽고 다양한 요구에 부응할 수 있습니다.
이러한 장점들로 인해 사출성형은 전자제품 하우징, 자동차 부품, 의료기기 등
다양한 산업에서 선호되는 고효율 플라스틱 가공 방식입니다.
단, 초기 금형 비용과 설계 변경 시 비용 증가는 단점으로 꼽히니,
생산량과 제품 특성에 따라 적절히 선택하는 것이 중요합니다
어떤 재료들이 사출성형에 가장 적합한지 알려줘

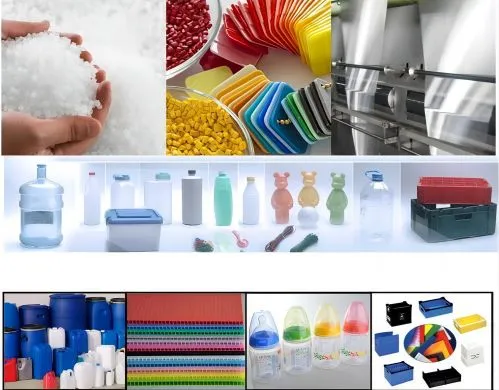

사출성형에 가장 적합한 재료는 주로 다양한 열가소성 플라스틱이며, 일부 열경화성 수지와 특수 재료도 사용됩니다.
아래는 사출성형에서 널리 쓰이는 주요 재료들입니다.

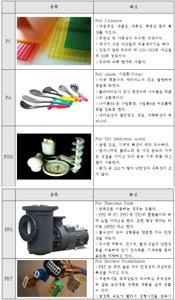

| ABS (아크릴로니트릴-부타디엔-스티렌) | 강도와 내충격성 우수, 가공성 좋음. 자동차, 전자제품, 가전, 장난감 등에 널리 사용. |
| PC (폴리카보네이트) | 투명도 높고 강도와 내열성 좋음. 안전모, 광학장비, 전자부품 등에 사용. |
| PP (폴리프로필렌) | 내화학성과 충격강도가 뛰어나 포장재, 자동차 부품, 생활용품 등에 적합. |
| PS (폴리스티렌) | 성형성 좋고 가격 저렴, 포장재, 일회용기 등에서 사용. |
| PE (폴리에틸렌, LDPE/HDPE) | 유연성 및 내충격성 우수, 용기, 식품포장, 호스 등에 널리 활용. |
| PA (폴리아미드, 나일론) | 강도와 내마모성 좋아 기계 부품, 자동차 부품 등에 적합. |
| POM (아세탈) | 강도와 내마모성 우수, 정밀 기계 부품에 사용. |
| PMMA (아크릴) | 투명하고 미려한 외관 때문에 조명 커버, 디스플레이 등에 적합. |
| 열가소성 엘라스토머 (TPE, TPU) | 고무 같은 탄성과 유연성 제공, 의료용 튜브, 신발 등에 사용. |
| 실리콘 고무 | 유연성과 내열성 뛰어남, 의료기기, 키패드 등 특수용도에 사용. |
| 고성능 엔지니어링 플라스틱 (PEEK, PPS 등) | 극한 온도 및 스트레스 환경에 적합, 항공, 자동차, 의료용 부품에 쓰임. |
| 열경화성 수지 (에폭시, 페놀 등) | 전기·전자 부품 등에 사용되는 내열성, 내구성 우수 재료. |
사출성형 재료 선택 시에는 제품의 용도(강도, 유연성, 내열성, 투명도 등), 가공 조건, 비용, 환경 규제 등을 종합적으로 고려해야 하며, 재료별 장단점과 응용 분야에 맞춰 최적의 소재를 선정하는 것이 중요합니다.
요약하면, ABS, PC, PP, PS, PE, PA, POM 등 다양한 열가소성 플라스틱이 기준이 되며, 의료 및 특수 환경에는 실리콘, 고성능 엔지니어링 플라스틱, 열경화성 수지 등이 쓰입니다
사출성형이 다른 플라스틱 가공법과 차별화되는 점은
사출성형이 다른 플라스틱 가공법과 차별화되는 점은 다음과 같습니다.
- 복잡하고 정밀한 형상 제작 가능: 사출성형은 완전히 녹인 플라스틱을 고압으로 금형 내로 주입하여 냉각, 경화시키기 때문에 복잡한 3D 형상도 높은 정밀도로 재현할 수 있습니다. 이는 단순한 압출성형, 블로우성형, 진공성형 등과 비교해 매우 큰 장점입니다.
- 대량 생산에 최적화됨: 초기 금형 제작 비용은 높지만, 한 번 금형이 완성되면 매우 빠른 생산 사이클과 높은 자동화 수준으로 저렴하고 효율적인 대량 생산이 가능합니다. 이 생산 효율성은 다른 성형법들보다 뛰어납니다.
- 자동화와 공정 안정성: 사출성형 공정은 높은 자동화가 가능해 인력 의존도를 낮추고 품질 편차를 줄이며, 시뮬레이션 기술 등으로 공정을 최적화할 수 있어 안정적인 제품 품질 확보가 용이합니다.
- 다색 사출, 인서트 사출 등의 고급 기술 적용 가능: 이중 사출처럼 두 가지 이상의 재료나 색상을 한번에 성형하거나, 인서트 사출을 통해 다른 재료와 결합한 복합 구조물을 만들 수 있어 제품 차별화에 유리합니다.
- 다양한 크기와 제품 유형 대응: 작은 정밀 부품부터 큰 자동차 부품까지 다양한 크기의 제품 제작이 가능하며, 재료 선택도 매우 폭넓어 거의 대부분의 열가소성 플라스틱과 일부 열경화성 플라스틱을 사용할 수 있습니다.
- 최종 제품의 표면 품질 우수, 후처리 최소화: 금형의 고급 표면 처리 덕분에 미려한 마감 품질이 가능하며, 대부분의 경우 별도의 후처리 작업 없이 바로 사용 가능합니다.
요약하면, 사출성형은 복잡한 형상의 고정밀 부품을 빠르고 대량 생산할 수 있으며, 높은 자동화와 공정 안정성, 다색 및 복합 소재 성형이 가능한 점에서 다른 플라스틱 가공법과 명확히 차별화됩니다
제품 설계 시 고려해야 할 사출성형의 핵심 원칙은 무엇인가
제품 설계 시 고려해야 할 사출성형의 핵심 원칙은 다음과 같습니다.
- 일정한 벽 두께 유지
벽 두께가 불균일하면 뒤틀림, 싱크 마크, 냉각 불균형 등이 발생할 수 있으므로, 벽 두께를 균일하게 유지하는 것이 매우 중요합니다. - 적절한 드래프트(구배) 각도 설정
금형에서 완성품을 손상 없이 쉽게 탈형할 수 있도록, 성형 부품 표면에 적절한 각도의 구배를 부여해야 합니다. - 구배 각도가 부족하면 제품이 금형에 달라붙거나 긁히는 문제가 생깁니다.

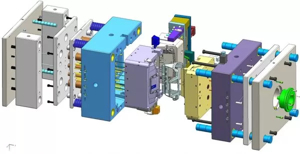

- 금형 설계 최적화
제품 형상, 크기, 치수 정밀도에 맞는 금형 설계를 해야 하며, 러너와 게이트 구조를 통해 용융 플라스틱의 흐름과 충진을 최적화합니다. 이를 통해 불량률 감소와 생산 효율 향상을 도모할 수 있습니다. - 수축과 공차 고려
플라스틱 재료 특성상 냉각 시 수축이 발생하므로, 설계 단계에서 적절한 수축률과 공차를 반영하여 치수 안정성을 확보해야 합니다. - 재료 특성에 맞는 설계
사용 재료의 강도, 내열성, 유연성, 내화학성 등을 고려하여 제품의 용도와 환경에 맞는 소재 선택과 설계를 병행해야 합니다. - 언더컷 및 복잡한 형상 최소화
금형 제작 및 제품 탈형을 어렵게 하는 언더컷은 가능한 피하고, 복잡한 형상도 금형 공정에 적합하게 단순화하는 것이 좋습니다. - 표면 마감 및 후처리 계획
금형 표면 처리 및 제품 표면 마감 요구사항을 고려하여, 후속 작업을 최소화하는 설계가 필요합니다. - 냉각 및 배출 시스템 고려
금형 내 냉각 채널 설계 및 배출 메커니즘을 통해 빠르고 균일한 냉각과 부드러운 제품 배출이 가능하도록 설계해야 합니다.
이러한 원칙들은 제품 품질 향상과 생산 공정 최적화, 비용 절감에 핵심적인 역할을 하며, 사출성형에 최적화된 제품 설계의 기초가 됩니다
사출성형 과정에서 흔히 발생하는 문제와 해결책은
사출성형 과정에서 흔히 발생하는 문제와 그 해결책은 다음과 같이 정리할 수 있습니다.
1. 미성형(Short Shot)
문제: 금형이 완전히 채워지지 않아 제품이 불완전하게 제작됨
주요 원인
- 사출압력, 속도 부족
- 금형 내 공기의 배출 미흡(배기 불량)
- 재료 유동성 부족 또는 점도 과다
해결책
- 사출압력·속도 조절로 충진력 향상
- 금형의 배기구 설계·청소 강화
- 재료 건조 및 유동성 좋은 수지 선택
2. 기포·기포 결함(Bubbles, Voids)
문제: 내부 또는 표면에 공기·수분 등으로 인한 기포 발생
주요 원인
- 원재료 수분 함량 과다
- 용융 흐름 내에 공기 혼입
- 두꺼운 벽두께 설계
해결책
- 원재료 충분히 건조(제습)
- 금형 환기구 추가·관리
- 벽 두께 설계의 균일화, 압력·온도 관리
3. 웰드라인(Weld Line)
문제: 용융물이 합쳐진 경계에 약한 선, 강도 저하
주요 원인
- 금형 또는 게이트 설계 부실
- 용융 온도 부족
- 충진 속도 저하
해결책
- 유동 패턴 개선을 위한 게이트 위치·크기 변경
- 용융 온도 조절 및 충진 속도 증가
- 금형 표면 처리 향상
4. 변형(휘어짐, 뒤틀림, 워프)
문제: 제품 형태가 비틀어지거나 치수 불일치 발생
주요 원인
- 냉각 속도 불균일
- 벽두께 불균일
- 내외부 응력 잔존
해결책
- 냉각 시스템, 금형 온도 설계를 균일화
- 제품 벽두께 통일화 및 대칭 구조 설계
- 점진적 냉각, 충진 및 보압 조건 조정
5. 플래시(Burr, Flash)
문제: 금형 맞닿는 틈에 플라스틱이 새어나와 얇은 날개 형상 잉여물 발생
주요 원인
- 금형 닫힘 불량, 몰드 설계/마모
- 과도한 압력·속도
해결책
- 금형 클램핑력 점검 및 유지보수
- 사출압력·속도 조정
- 금형 부품 마모 및 간극 점검
6. 싱크 마크(Sink Mark) 및 표면 결함
문제: 두꺼운 부위 표면에 움푹 파임
주요 원인
- 부적절한 냉각, 보압 부족
- 불균일한 벽두께
해결책
- 보압 시간/압력 증가
- 벽두께 최소화, 심부 설계 개선
- 냉각 채널 개선
종합적인 해결방안
- 성형 조건의 최적화: 온도, 압력, 속도, 보압, 냉각 등 매개변수의 균형 유지
- 금형의 정기 유지보수: 청결, 환기구·게이트 관리, 마모 점검
- 원재료 관리: 건조, 보관상태·점도·유동성 관리
- 공정 모니터링 및 품질관리: 이상 신호 조기 탐지, 불량 원인분석 및 지속적 개선
이러한 결함들은 대부분 공정 조건, 원재료 상태, 금형 설계와 관리 등 기본 원칙을 잘 지키고, 정기적 점검 및 개선을 통해 예방할 수 있습니다. 사소한 문제라도 초기에 적극 찾아내어 대응하는 것이 고품질 사출성형의 핵심입니다.
